止回阀 的分类按照材质、功能、结构可以分成不同的类型,下面阀门商城小编就从这三个方面介绍一下止回阀的类型。

止回阀 可以分成那些类型

一、按材质分类

1.铸铁止回阀

2.黄铜止回阀

3.不锈钢止回阀

二、按功能分类

1.NRVZ静音式止回阀

2.NRVG静音式止回阀

止回阀( Check Valve):是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

止回阀(Check Valve):一般分为升降式、旋启式、蝶式及隔膜式等几种类型。

升降式止回阀的结构一般与截止阀相似,其阀瓣沿着通道中以线作升降运动,动作可靠,但流体阻力较大,适用于轻小口径的场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路,而立式升降止回阀一般就安装在垂直管路。

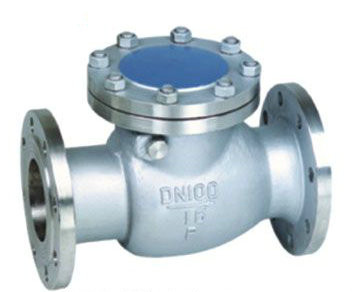

旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀,它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时,为减少水锤压力,最好采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻,是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管路。

蝶式止回阀的结构类似于蝶阀。其结构简单、流阻较小,水锤压力亦较小。

隔膜式止回阀有多种结构形式,均采用隔膜作为启闭件,由于其防水锤性能好,结构简单,成本低,近年来发展较快。但隔膜式止回阀的使用温度和压力受到隔膜材料的限制。

3.NRVR静音式止回阀

4.SFCV橡胶瓣逆止阀

5.DDCV双瓣逆止阀

止回阀( Check Valve):标准 旋启式止回阀 烟道止回阀贯流式止回阀 对夹式止回阀

缓闭止回阀 立式止回阀 静音止回阀止回阀价格 微阻缓闭止回阀

H76型对夹式双瓣旋启式止回阀 水锤压力 小,阀瓣行程短、且有弹簧辅助关闭、

关阀速度快

H44型法兰单瓣旋启止回阀很大,阀瓣行程长,需要较长的关闭时间

H76型的水锤压力只有H44型的1/2~1/5

球型污水止回阀:阀体采用全通道结构,具有流量大、阻力小之优点。采用圆球做阀瓣,适用于高粘度、有悬浮物的工业及生活污水管网 。

回阀:止回阀(One-way valve):又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。

启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。

三、按结构划分

可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式止回阀和卧式止回阀两种。旋启式止回阀分为单瓣式止回阀、双瓣式止回阀和多瓣式止回阀三种。蝶式止回阀为直通式止回阀、以上几种止回阀在连接形式上可分为螺纹连接止回阀、法兰连接止回阀和焊接止回阀三种。

止回阀(Check Valve):公称压力或压力级:PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径:DN15~900、NPS 1/4 ~36 连接方式:法兰、对焊、螺纹、承插焊等适用温度:-196℃~540℃ 阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,止回阀(aetv One-way valve):可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动。

旋启式止回阀安装位置不妥限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。

安装止回阀( Check Valve):时,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。

止回阀(Check Valve):关闭时,会在管路中产生水锤压力,严重时会导致阀门、管路或设备的损坏,尤其对于大口管路或高压管路,故应引起止回阀(aetv One-way valve):选用者的高度注意。

以上就是对止回阀的分类方法,希望这些知识能够充实大家对于止回阀相关的知识。
