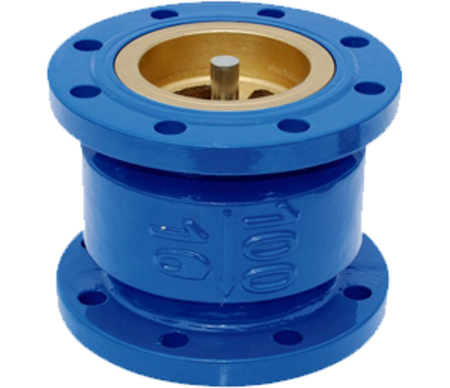

一、消音止回阀结构图
二、工作原理
此消音止回阀 主要由阀体、阀瓣、导流体、弹簧等组成。阀体材质为灰铸铁(HT250),阀瓣、导流体为铜合金(H62)。其工作原理如下:在没有介质流过阀体时，阀瓣在弹簧弹力的作用下，总处于关闭状态。阀瓣的开启和关闭及开启度的大小主要决定于阀门进口端与出口端之间的压力差。
如果进口端的压力大于出口端压力与弹簧弹力的总和时，阀瓣开启。只要有压力差存在，阀瓣则一直处于开启状态，同进压力差的大小也决定了阀瓣开启度的大小。如果出口端压力与弹簧弹力的总和大于进口端压务时，阀瓣则关闭且一直处于关闭状态。由于阀瓣的开启和关闭是处于一个动态的力平衡系统中，不管进口端的介质压力变化如何，此阀动行平稳，且无噪音、安全故障少。
三、用途和性能特点
该 消音止回阀 主要适用于供水、排水系统、消防管道系统，农业灌溉系统等。此阀安装于水泵出口处，以防止介质倒流而产生破坏性水能，保护水泵和管道其它设备。其阀的主要性能特点如下:
阀体内部水流通路采用流线型设计，水头损失少;
阀瓣关闭行程短，能实现阀门的快速关闭，且运行平衡、无震动、无噪音、安全、极少有故障;
结构合理、密封性能好;
耐磨损，使用寿命长;
四、主要技术参数

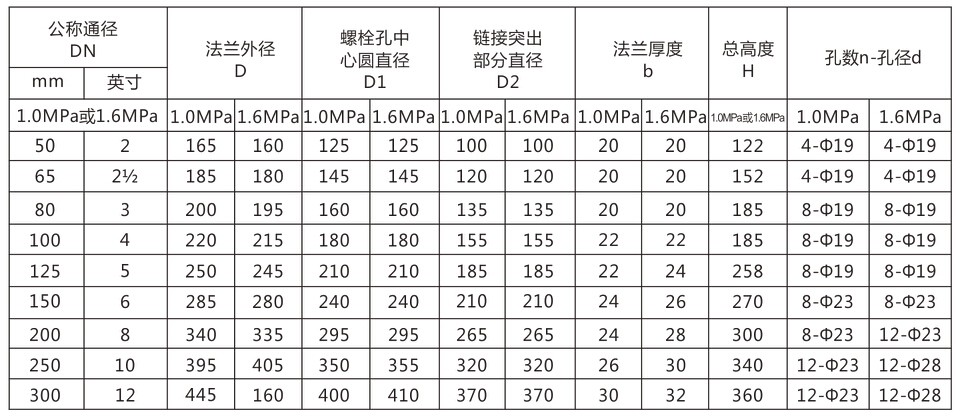

五、主要外形、连接尺寸和结构尺寸
