对夹蝶式止回阀 执行标准和工作原理：

上海沪工阀门厂主要生产和供应各种不锈钢阀门电站阀门，电动阀门，气动阀门，减压阀，水利控制阀，弹簧式安全阀，氨用阀门，氧气专用阀，高压阀门，阀门新闻，衬氟阀门，波纹管阀门，气动调节阀,电动调节阀。

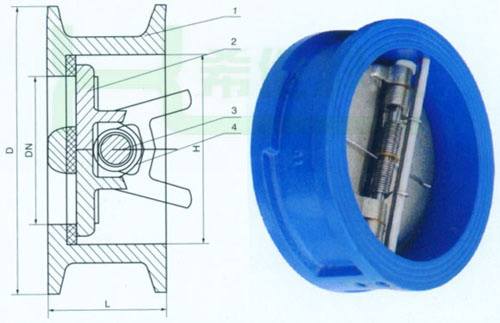

蝶式止回阀H76H、H76X蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。用于工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。该止回阀采用对夹式。

对夹蝶式止回阀工作原理：

对夹蝶式止回阀H76H、H76X阀瓣动作空间小，阀门的结果长度可缩小。生产的对夹蝶式止回阀的阀瓣只在接近流体中心部位动作，阀门的高度可以降低。因此，阀门的结构紧凑。阀瓣为翼型。阀瓣的开度大。

对夹蝶式止回阀流体流动时，由于偏心，阀瓣的回转半径小，阀瓣能够迅速开启。并在后阶段，重锤偏过中心线，帮助阀瓣达到全开位置，而且能够起到稳定作用，不受水流动的影响，使行动阻力小。因此流体正流时，流体压力损失小。

对夹蝶式止回阀产品特点：

1、体积小、重量轻、结构紧凑、便于维护。

2、阀板采用对偶板上加两个扭力弹簧的设计，可使阀板自行速闭。

3、因速闭作用，可防止介质倒流，消除水锤作用强。

4、阀体结构长度尺寸小、刚性好。

5、安装方便，可在水平、垂直两个方向的管路上安装。

6、达到 密封，水压试验泄漏量为零。

7、使用性能可靠，抗干扰性好。

对夹蝶式止回阀执行标准：

1、法兰连接尺寸：GB/T1724.1-98

2、结构长度：GB/T12221-1989，ISO5752-82

蝶式止回阀又称止回阀或单向阀，它是一种根据流体在阀前后的压力差西启闭的自动阀门，蝶式止回阀的作用是只允许流体作 方向的流动，阻止它们作逆向流动。国产止回阀有液用和气用两类。液用和通径100毫米以下气用止回阀都做成筒式。流体进入止回阀时， 克服弹簧阻力才能使阀芯座移动面打开阀口。

因此，流体经过止回阀时具有压力损失。用于回气管路的气用止逆阀的弹簧，应选用较软的，以使压力损失降至小限渡。这种筒式绘构的止回阀的优点是可以顺流向作任何方位的安装，包括朝上、朝下、水平和倾斜方向的安装。

通左125毫米以上的大口径蝶式止回阀都做成横式。这种止回阀只有气用一种类型。

以上两类蝶式止回阀的阀座都由钢制成，阀芯采用聚四氟乙烯塑料，一软一硬可保证关闭严密，活塞(阀芯座)有阻尼作用，对脉冲气流能起到缓冲的效果，仗阀口启闭平衡扣芯不易扳坏。
